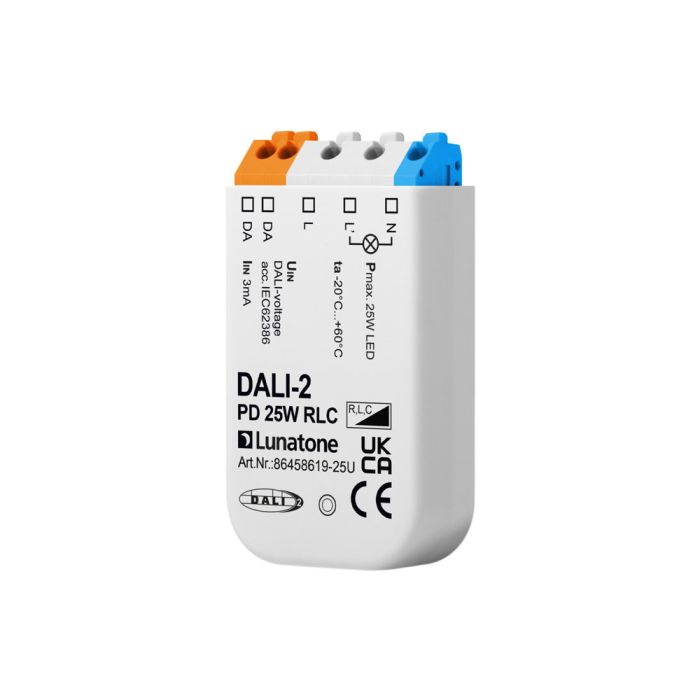

Konwerter DALI na zasilanie sieciowe dla obciążeń modernizacyjnych LED do 25 W 86458619-25U (RLC)
Lunatone
Part No
LEDDALIPD25WRLC
Ściemniacz fazowy z wejściem sterującym DALI-2 (konwerter DALI na zasilanie sieciowe)
Ta wersja to 86458619-25U.
Nadaje się tylko do lamp LED typu retrofit.
NIE nadaje się do innych typów LED (sterowniki o stałym natężeniu prądu lub stałym napięciu) lub obciążeń innych niż LED.
Cechy produktu:
Zaprojektowane i wyprodukowane w UE
Uniwersalny ściemniacz (RLC – krawędź tylna i przednia)
Min. 3 W, maks. 25 W
Kompaktowa obudowa do montażu w puszce instalacyjnej
Szukasz wersji o wyższej mocy? Sprawdź wersję Lunatone 300W LEDDALIPD300WRLC.
Przegląd rodziny produktów:
Nadaje się do ściemniania żarówek LED 230 V przez DALI (typ urządzenia 4 z oprogramowaniem sprzętowym 3.0 lub nowszym)
Różne typy dla obciążeń od 3 W do 25 W (PD) do montażu w puszce instalacyjnej oraz dla 10–300 W (PD300) do montażu na suficie i szynie DIN
Ściemniacz odcinający fazę dla obciążeń rezystancyjnych i pojemnościowych, ściemniacz odcinający fazę dla obciążeń rezystancyjnych i indukcyjnych, dostępny także jako ściemniacz uniwersalny
Ściemniacz odcinający fazę dla obciążeń rezystancyjnych i pojemnościowych, ściemniacz odcinający fazę dla obciążeń rezystancyjnych i indukcyjnych, dostępny także jako ściemniacz uniwersalny
Konwersja poziomu przyciemnienia DALI na napięcie sterowane cięciem fazowym (krawędź opadająca/wiodąca)
Minimalny poziom przyciemnienia można ustawić za pomocą DALI (MIN LEVEL)
Dodatkowy tryb pracy jako przełącznik (zgodny z DT7) dostępny z oprogramowaniem sprzętowym 3.5 lub nowszym
Moduł reprezentuje klienta linii DALI i dlatego ma swój własny adres DALI.
Podwójne przyłącza DALI – linia sygnałowa DALI jest podłączona poprzez.
Numer artykułu: 86458619-25U (RLC)
Typ wejścia: Zasilanie sieciowe
Przyłącza: L, N
Znamionowe napięcie wejściowe: 220–240 Vac
Częstotliwość napięcia wejściowego: 50-60 Hz
Maks. moc wejściowa: 25 W
Wejście: DA, DA
Typ wejścia: DALI, zasilanie
Przyłącza: DA, DA
Zakres napięcia wejściowego: 9,5V … 22,5V
Maks. natężenie prądu DALI: 6mA
Liczba adresów DALI: 1
Wyjście: L', N
Typ wyjścia: odcięcie fazy sieci zasilającej z narastającym/opadającym zboczem
Przyłącza: L', N bzw
Napięcie wyjściowe: jak napięcie wejściowe L,N
Kąt cięcia fazowego: 0°-180°
Częstotliwość napięcia wyjściowego: jak częstotliwość napięcia wejściowego L,N
Maks. natężenie wyjściowe: 0.2A Eff ac
Zakres obciążenia: 3-25W
Maksymalna długość między urządzeniem a oprawą oświetleniową: 50m
Dane dotyczące izolacji:
Kategoria napięcia impulsowego: II
Stopień zanieczyszczenia: 2
Znamionowe napięcie izolacji: wzmocniona izolacja
Napięcie testu izolacji: 3000Vac
Warunki środowiskowe:
Temperatura przechowywania i transportu: -20°C … +75°C
Temperatura otoczenia podczas pracy: -20°C … +60°C
Wilgotność względna, bez kondensacji: 15% … 90%
Dane ogólne:
Montaż: wbudowany, integracja z urządzeniami klasy ochrony II
Znamionowa maks. temperatura tc: 65°C
Przewidywany czas eksploatacji przy tc: 50000h
Klasa ochrony: II w zamierzonym zastosowaniu
Stopień ochrony obudowy: IP40
Stopień ochrony przyłączy: IP20
Przyłącza:
Typ przyłącza: złącze sprężynowe
Przewód jednodrutowy: 0,5 … 1,5 mm2 (AWG20…AWG16)
Przewód wielodrutowy: Przewód 0,5 … 1,5 mm2 (AWG20 … AWG16)
Przekrój przy użyciu tulejki na końcówkę przewodu: 0,25 … 1 mm2
Długość odizolowania: 8,5 … 9,5 mm / 0,33 … 0,37 cala
Moment blokujący: -
Typ uruchamiania: Przycisk
Wymiary i masa:
Szerokość: 32.8 mm
Wysokość: 15.2 mm
Długość: 59.7 mm
Masa produktu: 19 g
Standardy:
DALI: EN 62386-101, EN 62386-102, EN 62386-205
EMC: EN 61547, EN 50015 / IEC CISPR15
Bezpieczeństwo: EN 61347-2-11, EN 61347-1
Oznaczenia: ENEC-11, CE
| Ciężar | 20g |
|---|
